中文说明书

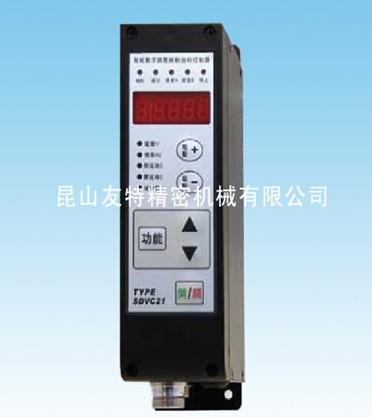

SDVC21 智能数字稳压振动送料控制器 ▼特征: 自动稳压:内置数字稳压功能,可以消除由于电源电压波动造成的送料速度变化。缓启动:在启动时,输出电压会从零开始逐渐增大到预设电压,以消除对振动盘的冲击。 缓启动时间设置:缓启动时间可以由数字精确设定。料满停机:通过NPN型传感器实现料满停机控制,并具有可调缓启动时间、开延迟、关延迟、逻辑方向调节等控制功能。控制输出:通过晶体管输出控制信号,可直接用于控制电磁阀等外部设备与本控制器协调工作。 过热保护功能:当控制器工作温度过高时将停止输出,以保护本机。 过流保护功能:当控制器工作电流超过额定电流时将停止输出,以保护设备运行安全可靠。双控制信号输入:料空和料满双控制信号输入,且具有逻辑与、或、 非、异或等全部控制关系。输出电压预置功能:可以通过外部控制信号直接选择多达4种预先设置的输出电压。智能光电传感:通过自适应的智能光电对射传感器实现料满或料空停机控制,且具有可调缓启动时间、开延迟、关延迟、逻辑方向调节等控制功能。 线控调速:可以直接使用外置的电位器、PLC或1~5V电压信号控制输出电压。
尺寸和重量:尺寸:长200mm×宽55mm×高100mm 重量:不带附件的基本单元:550g
技术规格:
数 值
单位
说明
最小
最大
输入电压
85
260
V (伏特)
交流有效值
输出电压
0
小于电源电压
输出电流
6
A(安培)
-
振动频率
50/100
Hz(赫兹)
交流电频率为50 Hz
60/120
交流电频率为60 Hz
输出功率
1320
VA(伏安)
输出波形
正弦相切
电压调整精度
1
延迟时间范围
20
S(秒)
延迟时间精度
0.1
缓启动时间
10
辅助电源电压
22
26
V(伏特)
24V直流低压控制
辅助电源电流
200
mA (毫安)
空载功耗
1.5
3
W(瓦特)
显示方式
5
位
LED数码管
控制方式
1-5
线控电压
TTL标准电平
开关信号
6键+LED
轻触面板键盘
工作环境温度
-10
45
0C(摄氏度)
不结露
工作环境湿度
%(相对湿度)
