SDVC30

中文说明书

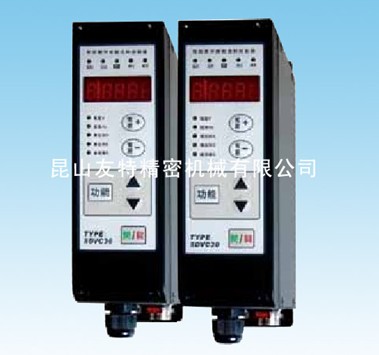

SDVC30 智能数字调频振动送料控制器

特点:
自动稳压:内置数字稳压功能,可以消除由于电源电压波动造成的送料速度变化,还可以减弱工频交流电造成的拍频效应。
缓启动:在启动时,输出电压会从零开始逐渐增大到预设电压,以消除对振动盘的冲击。
缓启动时间设置:缓启动时间可以由数字精确设定。
加速功能: 本功能可将最大输出电压提高到输入电压的150%。
键盘锁定:通过长按开关键2秒钟可以锁定所有按键,防止用户误操作。
最大输出限定:可以设置最大输出电压,帮助生产厂家防止用户误操作损害设备。
料满停机:通过NPN型传感器实现料满停机控制,并具有可调缓启动时间、开延迟、关延迟、逻辑方向调节等控制功能。
波形指数设置:用户可以通过该参数平衡控制器效率与最大功率。恢复出厂设置:该功能可以快速将调乱的状态参数恢复为出厂默认设置,使控制器进入默认工作状态。
过热保护功能:当控制器工作温度过高时将停止输出,以保护本机。
过流保护功能:当控制器工作电流超过额定电流时将停止输出,以保护设备运行安全可靠。
短路保护功能:输出发生短路时,控制器会立即停止输出,直到控制器重新启动为止。

尺寸和重量:尺寸:长200mm×宽55mm×高100mm
重量:600g

技术规格:

项目

单位

说明

最小

最大

输入电压

85

260

V (伏特)

交流有效值

输出电压

0

260

V (伏特)

小于150%电源电压

输出电流

0

1.5

A(安培)

-

频率范围

40

400

Hz(赫兹)

-

输出功率

0

330

VA(伏安)

-

输出波形

正弦

-

-

电压调整精度

1

V (伏特)

-

频率调整精度

0.1

Hz(赫兹)

-

延迟时间范围

0

20

S(秒)

-

延迟时间精度

0.1

S(秒)

-

缓启动时间

0

10

S(秒)

-

辅助电源电压

22

26

V(伏特)

24V直流低压控制电源

辅助电源电流

0

200

mA (毫安)

24V直流低压控制电源

空载功耗

1.5

3

W(瓦特)

显示方式

5

LED数码管

控制方式

1-5

V (伏特)

线控电压

TTL标准电平

开关信号

6键+LED

轻触面板键盘

工作环境温度

-10

35

0C(摄氏度)

不结露

工作环境湿度

10

85

%(相对湿度)
