SDVC31-L/XL

中文说明书

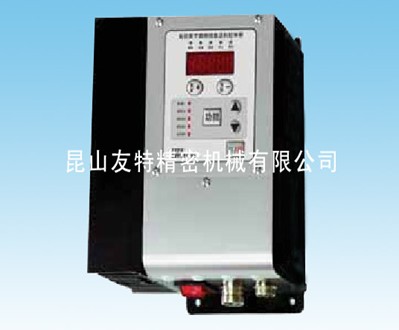

SDVC31L / XL 智能数字调频振动送料控制器

SDVC31-L:4.5A大功率调频控制器

SDVC31-XL:6.0A加大功率调频控制器


特点:自动稳压:内置数字稳压功能,可以消除由于电源电压波动造成的送料速度变化,还可以减弱工频交流电造成的拍频效应。
缓启动:在启动时,输出电压会从零开始逐渐增大到预设电压,以消除对振动盘的冲击。
缓启动时间设置:缓启动时间可以由数字精确设定。
加速功能: 本功能可将最大输出电压提高到输入电压的150%。
智能光电传感:通过自适应的智能光电对射传感器实现料满或料空停机控制,且具有可调缓启动时间、开延迟、关延迟、逻辑方向调节等控制功能。
线控调速:可以直接使用外置的电位器、PLC或1~5V电压信号控制输出电压。
控制输出:通过晶体管输出控制信号,可直接用于控制电磁阀等外部设备与本控制器协调工作。
键盘锁定:通过长按开关键2秒钟可以锁定所有按键,防止用户误操作。
最大输出限定:可以设置最大输出电压,帮助生产厂家防止用户误操作损害设备。
波形指数设置:用户可以通过该参数平衡控制器效率与最大功率。
恢复出厂设置:该功能可以快速将调乱的状态参数恢复为出厂默认设置,使控制器进入默认工作状态。
过热保护功能:当控制器工作温度过高时将停止输出,以保护本机。
过流保护功能:当控制器工作电流超过额定电流时将停止输出,以保护设备运行安全可靠。
短路保护功能:输出发生短路时,控制器会立即停止输出,直到控制器重新启动为止。

尺寸:长190mm×宽147.8mm×高94.5mm
重量:不带附件的基本单元:SDVC31-L:1675g SDVC31-XL:1720g

技术规格:

项目 数值 单位 说明
最小 最大
输入电压 85 260 V (伏特) 交流有效值
输出电压 0 260 V (伏特) 小于150%电源电压
输出电流 4.5 A(安培) SDVC31L-大功率
6 A(安培) SDVC31XL-加大功率
频率范围 40 400 Hz(赫兹)
输出功率 0 990 VA(伏安) SDVC31L-大功率
0 1320 VA(伏安) SDVC31XL-加大功率
输出波形 正弦 - -
电压调整精度 1 V (伏特)
频率调整精度 0.1 Hz(赫兹)
延迟时间范围 0 20 S(秒)
延迟时间精度 0.1 S(秒)
缓启动时间 0 10 S(秒)
辅助电源电压 22 26 V(伏特) 24V直流低压控制电源
辅助电源电流 0 200 mA (毫安) 24V直流低压控制电源
空载功耗 1.5 3 W(瓦特)
显示方式 5 LED数码管
控制方式 1-5 V (伏特) 线控电压
TTL标准电平 开关信号
6键+LED 轻触面板键盘
工作环境温度 -10 35 0C(摄氏度) 不结露
工作环境湿度 10 85 %(相对湿度)
