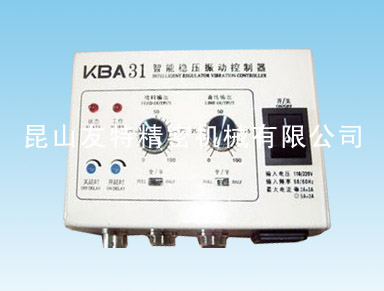

KBA31

KBA31型双路智能稳压振动控制器

功能简介:
   双通道控制器,可以独立控制两个振动盘,其中“给料输出”振动控制具有料满停车功能。
1.电源制式:本机采用数字处理技术,能够自动识别不同国家的电压制式,使控制器工作在不同的模式下,确保给料系统安全工作。
2.智能稳压:本机内置智能控制芯片。在电源电压变化时,能迅速自动调整输出,保持输出电压稳定不变,从而保证振动盘恒定的送料速度。
3.缓启动:每次上电时,本机从零开始缓慢增加输出电压,本功能可以避免对振动盘的冲击。
4.可调开/关延时功能:本机给料输出可以由外部传感器(如光电开关)控制开/停机,电压输出通过一个旋钮线性调节,延时时间可以通过面板上的电位器调整。选择输出波形,用户使用方便直观。
5.料满停车功能:控制器连接外部传感器,调节定式电位器,实现延时料满停车、料空开车功能。
6.过流、短路保护功能:本机具有初始短路和过流检测功能。当负载发生短路或过流时,控制器立即停止输出,保护控制器不受损害。
7.过热保护功能:本机内部温度过高时,自动停止输出。当温度下降到正常工作范围,自动重新启动输出,能够更好的保护振动设备。
8.工作状态指示:本机有一个状态指示灯,可指示控制器正常工作、短路、过流、过热状态,便于用户了解机器不同的工作状态。

技术参数:

1、中国制式KBA21

指 标 数 值 单 位 说 明

最小值

典型值

最大值

输入电压 160 220 260 V(伏特) 220V/50Hz
输出电压 10 220(100%) V(伏特)
缓启动时间 0.9 1 1.2 S(秒) 用户可定制
稳压响应速度 0 0.01 0.02 S(秒) -
稳压精度 0 2 3 V(伏特) △Vin=20%
过热保护温度 70 75 80 ℃(摄氏度) -
开机延时 0 10 S(秒) -
关机延时 0 10 S(秒) -
工作环境温度 -10 25 40 ℃(摄氏度) 不结露
工作环境湿度 10 60 85 -


2、日韩制式

指标 数   值 单位 说明
最小值 典型值 最大值
输入电压 80 110 150 V(伏特) 110V/60Hz
输出电压 6 120(100%) V(伏特)
其他指标同中国制式


3、输出电流/保护电流规格

型 号 最小输出电流 最大输出电流 保护电流 单位
KBA21-3A 0 3 4±0.5 A(安培)
KBA21-5A 0 5 6±0.5 A(安培)

面板图示:
 电源开关、指示灯、控制旋钮(2个)、 输出接口(2个)、外部传感器接口

产品使用方法:
1.用厂家提供的电缆正确连接好市电和振动盘,注意正确接地。
2.外接光点开关选用NPN型常开接法,用厂家提供的航空插头正确连接好。
三针航空插头接线法:(1-电源正极,2-输入接点,3-电源负极)
3. 调整面板上输出控制旋钮至合适位置,打开面板上的电源开关,此时状态指示灯亮。
4. 缓起动过程后,可用面板上的控制旋钮,调整相应的输出电压。
(KBA21-单路控制;KBA31-双路控制)

半波/全波输出调整:
*使用半波/全波开关,设定控制器的输出波形。

指示灯状态说明:
本机的状态指示灯,会根据工作情况的不同变换相应的显示方式。
常亮:正常工作
5HZ闪烁:过流或短路
1HZ闪烁:本机内部过热
本机的工作指示灯表示输出工作状态。
亮:有输出 灭:无输出

保险丝更换方法:
电源插座下面安装有保险丝和备用保险丝。

外接控制传感器说明:
本系列振动控制器的外接控制开关器件,选用NPN型光电开关。本机内部提供光开开关直流电源(DC-12V),无需另加电源。

◎特别注意事项:
△警告!
用户在进行外部连线操作时,必须切断电源,拔下电源插头!!!
△注意!
1、本控制器切不可连接到380V交流电,否则将造成本机损坏!
2、本控制器使用时一定要固定好,不可以安装在露天环境下使用。
3、本控制器不可频繁开关机,否则容易造成内部电子元件损坏。
4、本控制器仅用于驱动电磁式振动给料设备,勿作为其它用途。
5、如本机出现故障,用户不要试图打开机壳维修,请致电本公司联系返修事宜。本公司产品保修一年。
